DST1231預埋槽道動靜態力學試驗機 混凝土試塊靜承載力試驗 產品關鍵詞：預埋槽道一般檢測哪些項目，預埋槽道型鋼試驗機，電液伺服多通道預埋槽道疲勞試驗機，電氣化鐵路接觸網隧道內預埋槽道疲勞試驗機 產品型號：DST1231 產品用途：預埋槽道動靜態力學試驗機即可做槽道本體的100萬次疲勞試驗,也可以做預制在混凝土試塊中的靜承載力、位移試驗和200萬次的疲勞試驗。廣泛應用于檢測產品：抗震支吊架、預埋槽道、管片滑槽、錨桿、接地端子、腳手架 、彈條、套筒、預埋鐵座、不銹鋼、彈簧墊圈、彈簧鋼、合金結構鋼、碳素結構鋼、合金鋼、公路聲屏障等材料和零部件的動、靜態力學性能試驗，包括材料和零部件的拉伸、拉拔、沖擊、彎曲、疲勞、壓縮、剪切、破斷、剝離、焊接測試、低周和高周疲勞等試驗。配置高低溫箱可進行高低溫力學試驗。 依據標準：TB/T3329-2013《電氣化鐵路接觸網隧道內預埋槽道》 TB/T《電氣化鐵路接觸網零部件試驗方法》 TBT/T2074-2010等相關標準要求 預埋槽道動靜態力學試驗機技術指標： 1靜態試驗力 ±50kN / 2示值精度 全程不分檔 ±0.5% / 3動態試驗力 ±50kN / 4示值精度 動態波動度不大于±0.5% / 5作動器振幅 ±75mm / 6示值精度 ±0.5% / 7頻率范圍 0.01—10Hz 3Hz時振幅±7.5mm 產品特點：預埋槽道動靜態力學試驗機的研制、開發過程中博采國.際著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，吸取國.際先進電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。電液伺服動態試驗機的關鍵配套元件選用國際、國內同類產品的著.名品牌產品。大大提高了系統的穩定性和可靠性，系統的關鍵單元和元件均采用當今國.際先進技術制造，整個試驗系統的整體性能與國.際著名動態試驗機公司產品技術水平相當。該系列產品具有使用方便，控制精度高，可靠性好等特點。 預埋槽道螺栓疲勞試驗機是我公司研制的系列動靜wan能試驗機產品之一。試驗機主機、恒壓伺服泵站、液壓夾頭等關鍵部件為我公司設計制造，伺服閥、密封件等關鍵外購件均選用國際、國內同類產品的著.名品牌產品，大大提高了系統的穩定性和可靠性，試驗機的整體性能與國.際先進產品技術水平相當。

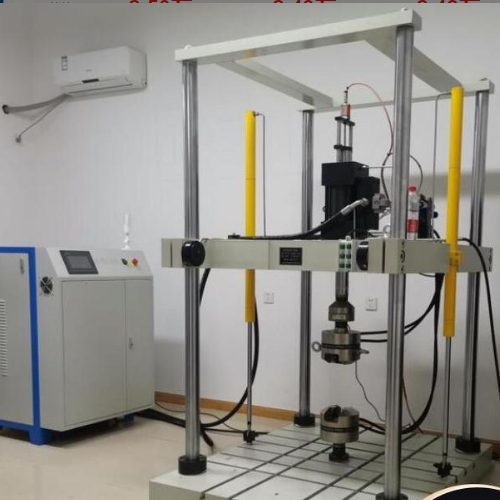

產品結構： 預埋槽道螺栓疲勞試驗機主要由一臺主機(上置100kN伺服直線作動器)、液壓夾頭及其液壓驅動模塊、一套恒壓伺服泵站（流量36L/min、系統壓力21MPa）、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。 1、主機：主機為雙立柱框架式結構， 100kN伺服直線作動器上置于主機框架內部。強迫液壓夾頭分別安裝在橫梁和作動器活塞桿頂端。主機橫梁調整采用液壓升降、液壓夾緊、彈性松開式結構，保證試驗過程中橫梁穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動。立柱外表面采用電鍍硬鉻處理，可有效增加立柱抗磨損能力，提高防腐蝕能力，同時增加主機外形的美觀程度。 試驗機主機具有結構緊湊、橫梁升降自如、機架剛度高、試件夾持可靠、對中性好、裝夾方便等特點，并可配備各種夾具和環境試驗裝置以擴展試驗功能。 1．1、 主機為雙立柱框架式結構，雙立柱外表面采用電鍍硬鉻處理，進一步提高外形的美觀程度，同時提高防腐蝕能力； 1．2、 橫梁可升降用于調整試驗空間，橫梁調整采用液壓升降、液壓夾緊、彈性松開式結構，保證試驗的穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動； 1．3、 橫梁運動（升降、鎖緊）由橫梁驅動模塊控制兩只夾緊油缸和兩只升降油缸協調工作完成，驅動模塊采用專用手動轉閥控制，零泄露，可保證試驗的可靠性； 1．4、 負荷傳感器安裝在橫梁下端面，用于測量試驗負荷。 1．5、 主機工作臺前方設計試樣裝夾、橫梁運動和急停操作按鈕，便于試驗員方便操作。 2、作動器： 伺服直線作動器是試驗機的核心部件，試驗機通過作動器輸出試驗力。作動器內置在主機下部，由作動器主體、液壓控制模塊和傳感器組成。 3、恒壓伺服泵站： 泵站主要由底板、油箱、油泵電機組、閥塊、管路、冷卻系統等部分組成。用于提供試驗機工作的動力。 4、全數字單通道伺服控制器： 5.1 控制系統采用我公司全數字液壓伺服控制器。 預埋槽道動靜態力學試驗機技術參數： 型號 | DST1211 | DST1221 | DST1232 | DST1242 | DST1252 | DST1263 | 額定載荷 | 10kn | 50kn | 100kn | 200kn | 250/300kn | 500/600kn | 靜態力 | 10kn | 50kn | 100KN | 200kn | 200 |
| zui大速度 | 500mm/s | 300mm/s | 300mm/s | 200mm/s | 200mm/s | 200mm/s | 系統壓力 | 20Mpa | 22Mpa | 22Mpa | 22Mpa | 22Mpa | 20Mpa | 系統流量 | 15L | 36L | 36L | 45L | 72L | 90L | 活塞行程 | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | ±75mm | 頻率 | 0.01-60 | 0.01-60 | 0.01-50 | 0.01-50 | 0.01-50 | 0.01-50 | 控制器 | DSC8005/DOLI | DSC8005/DOLI | DSC8005/DOLI | DSC8005/DOLI | DSC8005/DOLI | DSC8005/DOLI | 計算機 | 研華工控 | 研華工控 | 研華工控 | 研華工控 | 研華工控 | 研華工控 | 特征波形 | 正玄三角斜波或者自定義 | 正玄三角斜波或者自定義 | 正玄三角斜波或者自定義 | 正玄三角斜波或者自定義 | 正玄三角斜波或者自定義 | 正玄三角斜波或者自定義 | 試驗寬度 | 550mm | 600mm | 650mm | 650mm | 650mm | 650mm | 拉伸空間 | 450mm | 550mm | 600mm | 600mm | 650mm | 650mm | 主機剛度 | 2.5*106 N/mm | 3.7*106 N/mm | 5.3*107 N/mm | 1.6*108 N/mm | 6.1*108 N/mm | 1.4*109 N/mm | 主機尺寸 | 900*750*1950 | 1050*850*2150 | 1150*950*2250 | 1230*1000*2350 | 1250*1050*2400 | 1350*1150*2550 | 油源尺寸 | 1400*950*1050 | 1400*950*1050 | 1400*950*1050 | 1400*1150*1050 | 1400*1150*1050 | 1800*1450*1250 | 整機重量 | 750kg | 860 kg | 1050 kg | 1450 kg | 1600 kg | 2100 kg |
